淺談氣動蝶閥的工作原理以及學習閥門的型號知識
發布時間:2020/2/22來源:浙江奧遠閥門有限公司
閥門在工業的生產中,控制流動介質的流量大小和進出。它在我們的日常生活和生產中起著重要作用,例如氣動蝶閥,廣泛用于石油,化工,珠寶,天然氣,電力,輕紡,造紙等行業的排水和燃?xì)夤艿乐校哉{(diào)節流量并攔截媒體。
氣動蝶閥的工作原理是使用隨閥旋轉的圓形蝶板打開和關閉。實現激活作用的氣動閥主要用作截止閥。低壓大中型口徑管越來越多地被使用。蝶閥結構簡單,體積小,重量輕,僅由幾個部分組成。此外,只需旋轉90°即可快速打開和關閉,操作簡單。同時,電動閥具有良好的流體控制特性。當?shù)y處于全開位置時,當介質流經閥體時,蝶板的厚度為單個阻力,因此閥產生的壓降很小,因此具有良好的流量控制特性。蝶閥有兩種密封類型:彈簧密封和金屬密封。彈性密封的閥門,密封圈可以嵌入閥體內或附著在蝶板的外圍。

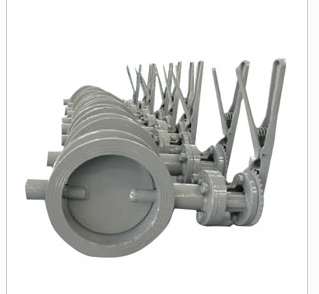

氣動蝶閥由氣動執行器和蝶閥組成。蝶閥使用圓形蝶板,該蝶板與閥桿一起旋轉以打開和關閉以實現氣動閥的啟動。它主要用作截止閥。也可以設計成具有調節功能或分段閥和調節功能。在中口徑管道上的使用越來越多。氣動蝶閥的主要分類:不銹鋼氣動蝶閥,硬密封氣動蝶閥,軟密封氣動蝶閥,碳鋼氣動蝶閥。氣動蝶閥的主要優點是結構簡單,體積小,重量輕,成本低。此功能特別重要。它安裝在高空地下通道中,并且易于通過二位五通電磁閥進行控制和操作。
例示氣動蝶閥模型的編譯實例:
673D673H-16P不銹鋼氣動對夾式三偏心蝶閥
D:表示蝶閥;
6:表示傳動方式為氣動;
7:連接方式為晶圓式連接;
3:三偏心結構;
H:不銹鋼密封材料;
16:公稱壓力為1.6MPa;
P:閥體由不銹鋼制成。
如果需要使用蝶閥進行流量控制,那么主要是選擇正確的尺寸和類型的閥。蝶閥的結構原理特別適用于制造大口徑的閥門。蝶閥不僅廣泛用于石油,天然氣,化學和水處理等一般行業,而且還廣泛用于火力發電廠的冷卻水系統。
