對夾雙瓣旋啟式止回閥 |
一、產品對夾雙瓣旋啟式止回閥的詳細資料：
產品型號：H76
產品名稱：對夾雙瓣旋啟式止回閥
產品特點：對夾式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
二、標準與規范：
1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．

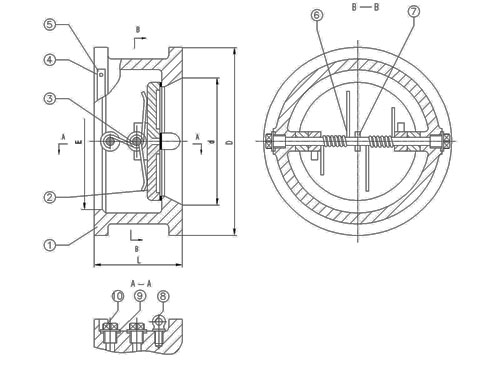

三、結構特點：
1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力小：
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力�。�
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。
四、旋啟式止回閥對比：
|
結構形式 |
H76型對夾雙瓣旋啟式止回閥 |
H44型法蘭單瓣旋啟式止回閥 |
|
水錘壓力 |
小．閥瓣行程短、且有彈簧輔助關閉、關閥速度快 |
很大，閥瓣行程，需要較長的關閉時間 |
|
H76型的水錘壓力只有H44型的1/2—1/5 |
||
|
尺寸和重量 |
結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價 |
結構長度很長，體積笨大．重量很重 |
|
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10 |
||
|
流體阻力 |
小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小 |
?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
|
安裝 |
可水平安裝或垂直安裝，重量輕．不必為閥門設置支座 |
可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座 |
|
開啟壓力 |
很�。y瓣在很小的壓差下就能完全打開 |
較大，閥瓣在較大的壓差下才能完全打開 |
|
可靠性 |
閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高 |
閥門關時的巨大沖擊力及水錘壓力容易損壞閥門 |
五、升降式止回閥對比：
|
結構形式 |
H71型對夾升降式止回閥 |
H41型法蘭升降式止回閥 |
|
水錘壓力 |
很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快 |
水、閥瓣行程短，但無彈簧輔助關閉 |
|
尺寸和重量 |
結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價 |
結構長度很長，體積較大、重量很重 |
|
H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20 |
||
|
流體阻力 |
較大、流體阻力系數為6.4～2.8 |
很體阻力系數為12～6 |
|
安裝 |
可水平安裝或垂直安裝，重量很輕，安裝容易 |
只能水平安裝，口徑較大的閥門重量，較難安裝 |
|
開啟壓力 |
很小、閥瓣在很小的壓差下就能完全打開 |
較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開 |
|
可靠性 |
閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高 |
可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點 |
六、流體力學性能：H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：
|
公稱通徑 |
閥門全開啟時的流體阻力系數 |
常溫下閥門全開啟時的水流量系數 |
流體的流向 |
||||
|
DN |
NPS |
||||||
|
Kv(m3／h) |
CV(U.S) |
CV(U.K) |
↑ |
→ |
|||
|
開啟壓力近似值KPa |
|||||||
|
50 |
5 |
2.6 |
63 |
74 |
62 |
2 |
1 |
|
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
|
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
|
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
|
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
|
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
|
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
|
250 |
10 |
1.2 |
1330 |
2726 |
2283 |
2 |
1 |
|
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
|
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
|
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
|
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
|
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
|
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
|
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
|
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
|
800 |
32 |
0.7 |
31241 |
36552 |
30316 |
4 |
1 |
|
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
|
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
|
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
|
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |
|
配管法蘭 |
公稱壓力 |
常規產品型號 |
||||||
|
JB/T74～90 |
PN1.0MPa |
H76H-10C |
H76W-10P |
H76W-10P8 |
H76W-10P3 |
H76W-10R |
H76W-10R8 |
H76W-10R3 |
|
PN1.6MPa |
H76H-16C |
H76W-16P |
H76W-16P |
H76W-16P3 |
H76W-16R |
H76W-16R8 |
H76W-16R3 |
|
|
PN2.5MPa |
H76H-25 |
H76W-25P |
H76W-25P8 |
H76W-25P3 |
H76W-25R |
H76W-25R8 |
H76W-25R3 |
|
|
PN4.0MPa |
H76H-40 |
H76W-40P |
H76W-40P8 |
H76W-40P3 |
H76W-40R |
H76W-40R8 |
H76W-40R3 |
|
|
PN6.3MPa |
H76H-63 |
H76W-63P |
H76W-63P8 |
H76W-63P3 |
H76W-63R |
H76W-63R8 |
H76W-63R3 |
|
|
PN10.0MPa |
H76H-100 |
H76W-100P |
H76W-100P8 |
H76W-100P3 |
H76W-100R |
H76W-100R8 |
H76W-100R3 |
|
|
PN13.0MPa |
H76H-160 |
H76W-160P |
H76W-160P8 |
H76W-160P3 |
H76W-160R |
H76W-160R8 |
H76W-160R3 |
|
|
PN20.0MPa |
H76H-200 |
H76W-200P |
H76W-200P8 |
H76W-200P3 |
H76W-200R |
H76W-200R8 |
H76W-200R3 |
|
|
PN25.0MPa |
H76H-250 |
H76W-250P |
H76W-250P8 |
H76W-250P3 |
H76W-250R |
H76W-250R8 |
H76W-250R3 |
|
|
GB/T9112～9124 |
PN2.0MPa |
H76H-20C |
-
|
H76W-20P8 |
H76W-20P3 |
-
|
H76W-20R8 |
H76W-20R3 |
|
PN5.0MPa |
H76H-50 |
-
|
H76W-50P8 |
H76W-50P3 |
-
|
H76W-50R8 |
H76W-50R3 |
|
|
PN11.0MPa |
H76H-110 |
-
|
H76W-110P8 |
H76W-110P3 |
-
|
H76W-110R8 |
H76W-110R3 |
|
|
PN15.0MPa |
H76H-150 |
-
|
H76W-150P8 |
H76W-150P3 |
-
|
H76W-150R8 |
H76W-150R3 |
|
|
PN26.0MPa |
H76H-260 |
-
|
H76W-260P8 |
H76W-260P3 |
-
|
H76W-260R8 |
H76W-260R3 |
|
|
PN42.0MPa |
H76H-420 |
-
|
H76W-420P8 |
H76W-420P3 |
-
|
H76W-420R8 |
H76W-420R3 |
|
|
-
|
Class150 |
H76H-A1C |
-
|
H76W-A1P8 |
H76W-A1P3 |
-
|
H76W-A1R8 |
H76W-A1R3 |
|
Class300 |
H76H-A3 |
-
|
H76W-A3P8 |
H76W-A3P3 |
-
|
H76W-A3R8 |
H76W-A3R3 |
|
|
Class600 |
H76H-A6 |
-
|
H76W-A6P8 |
H76W-A6P3 |
-
|
H76W-A6R8 |
H76W-A6R3 |
|
|
Class900 |
H76H-9 |
-
|
H76W-9P8 |
H76W-9P3 |
-
|
H76W-9R8 |
H76W-9R3 |
|
|
Class1500 |
H76H-15 |
-
|
H76W-15P8 |
H76W-15P3 |
-
|
H76W-15R8 |
H76W-15R3 |
|
|
Class2500 |
H76H-A25 |
-
|
H76H-A25P8 |
H76H-A25P3 |
-
|
H76H-A25R8 |
H76H-A25R3 |
|
|
主要 |
閥體 |
WCB（A105） |
ZG1Cr18Ni9Ti |
CFB（304） |
CF3（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF3M（316M） |
|
閥擗 |
CF8 |
CF8 |
CF8 |
CF3 |
CF9M |
CF8M |
CF3M |
|
|
目軸 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
ZG1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni14Mo2 |
00Cr17Ni14Mo2 |
00Cr17Ni14Mo2 |
|
|
適用工況 |
適月介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
屎素等腐 |
||
|
適用溫度（℃） |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 |
|||
|
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 |
||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
