H71對夾升降式止回閥

一、產品對夾升降式止回閥的詳細資料：

產品型號：H71

產品名稱：對夾升降式止回閥

產品特點：

二、流體力學性能：H71對夾升降式止回閥的體積流量與壓力降關系：

水的當量體積流量Vw與實際流體的體積流量v按下式換算：

式中：Vw一水的當量體積流量．l／s;

P一流體密度，kg／m3v一實際流體的體積流量，I／s;

一實際流體的體積流量，I／s。

三、流體力學性能：H71對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：

公稱通徑		閥門全開啟時的流體阻力系數	常溫下閥門全開啟時的水講E量系數			流體的流向
DN	NPS		Kv(m3=／h)	CV(U.S)	CV(U.K)	↑	↓	→
DN	NPS		Kv(m3=／h)	CV(U.S)	CV(U.K)	開啟壓力近似值KPa
15	1/2	6.4	2.6	3.0	2.5	3	2	2.5
20	3/4	5.1	6.4	7.5	6.3	3	2	2.5
25	4	4.1	12.6	14.8	12.3	3	2	2.5
32	11/4	4.1	19.7	23.1	19.3	3	2	2.5
40	11/2	3.8	29.5	63.9	28.9	3	2	2.5
50	2	3.5	54.6	99.9	63.5	3	2	2.5
65	21/2	3.5	85.4	150	83.7	3	2	2.5
80	3	3.2	128	286	125	3	2	2.5
100	4	2.8	244	286	249	3	2	2.5
125	5	2.9	375	439	368	3	1	2.2
150	6	3.1	522	611	512	3	1	2.2
200	8	3.2	915	1070	897	3	1	2.2

四、對夾升降式止回閥的型號、材料及主要參數：

主要零件材料	閥體	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	閥瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	壓圈	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
適用工況	適月介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		屎素等腐蝕性介質
適用工況	適用溫度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。

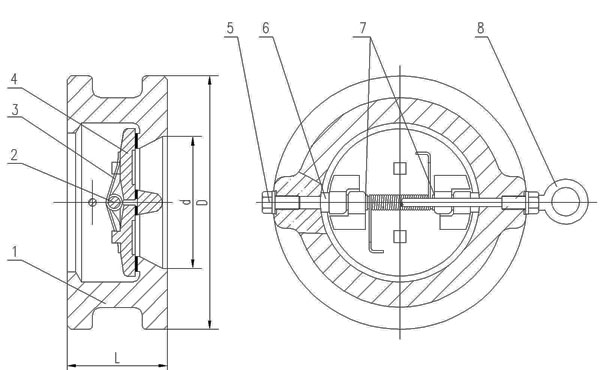

五、H71對夾升降式止回閥的主要尺寸及重量：
